單根電線電纜垂直燃燒試驗是按GB/T18380.11-2008、GB/T18380.12-2008、GB/T18380.21-2008,
GB/T18380.22-2008、 IEC60332-1 、 GB/T5169.14-2007 等標準規定的模擬單根電線電纜燃燒性能安全試驗項目。
單根電線電纜垂直燃燒試驗是采用規定尺寸的本生燈 (Bunsen burner) 和特定燃?xì)庠?/span> ( 丙烷 ) ，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

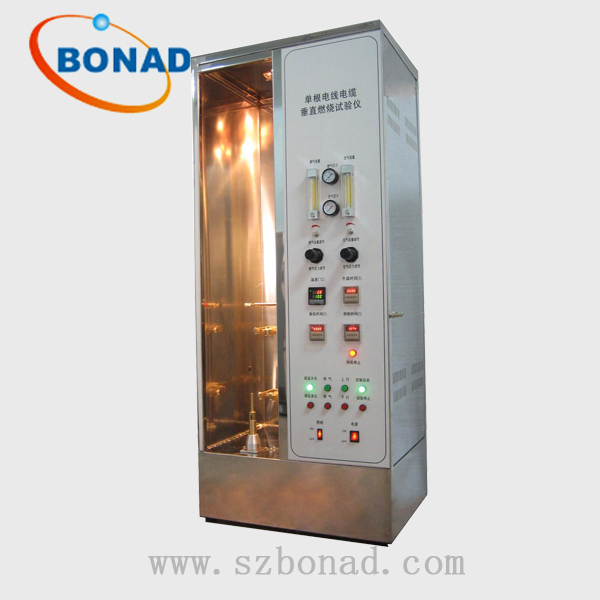

單根電線電纜垂直燃燒試驗儀主要針對導體直徑大于8mm(截面積大于0.5mm2)或小于8mm(截面積小于0.5mm2)的單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。
技術參數：
|
燃燒器
|
內徑Φ12mm±0.5mm及內徑Φ9.5mm±0.5mm本生燈各一個
|
|
試驗傾角
|
45°
|
|
火焰高度
|
20mm±2mm到190mm±1mm可調
|
|
施焰時間
|
0-999.9s±0.1s可調
|
|
持焰時間
|
0-999.9s±0.1s，自動記錄，手動暫停
|
|
燃燒氣體
|
98% 丙烷氣( 一般情況可采用液化石油氣代替 )
|
|
流量壓力
|
帶雙流量表及壓力表（燃?xì)饧翱諝猓?span>
|
|
溫度測試范圍
|
0~1000℃
|
|
火焰溫度要求
|
從100℃±5℃升到700℃±3℃的時間在45秒±2秒之內
|
|
測溫?zé)犭娕?/span>
|
Φ0.5mm鎧裝（K型）熱電偶
|
|
試驗過程
|
試驗程序自動控制，無獨立抽風
|
|
參照標準
|
GB/T18380.11、GB/T18380.12、GB/T18380.21, GB/T18380.22、 IEC60332-1
|
|
工作室體積
|
0.15 m3 ， 不帶工作室門
|
|
設備外尺寸
|
550mm寬×450mm深×1380mm高
|
|
供電電源
|
AC220V，50Hz，≤500W
|
|
